Ingeniería de materiales: comparación de piezas de fundición
El hierro fundido gris tiene menor resistencia a la tracción, menos ductilidad y menor resistencia al impacto en comparación con el hierro dúctil , lo que lo convierte en una opción más débil para componentes sujetos a cargas de impacto, tensión o ciclos de tensión repetidos. Si bien el hierro fundido gris sigue siendo valioso por su excelente capacidad de amortiguación, maquinabilidad y bajo costo, el hierro dúctil lo supera constantemente en aplicaciones que exigen confiabilidad estructural en condiciones dinámicas o de alta tensión. Comprender estas diferencias ayuda a los compradores a evitar costosas fallas al seleccionar entre los dos materiales para piezas industriales o mecánicas.
La menor resistencia a la tracción limita las aplicaciones de carga
Una de las desventajas más importantes de la fundición gris es su resistencia a la tracción comparativamente baja. Los grados típicos de hierro fundido gris, como Clase 30 o Clase 40, ofrecen resistencia a la tracción que varía desde 30.000 a 40.000 psi , mientras que los grados de hierro dúctil como 65-45-12 pueden alcanzar resistencias a la tracción de 65.000 psi o más . Esta brecha se vuelve crítica en aplicaciones donde los componentes deben resistir fuerzas de tracción, como accesorios de tuberías, soportes estructurales o carcasas de máquinas bajo carga.
Debido a que la fundición de hierro gris se basa en una microestructura de escamas de grafito, las cargas de tracción concentran la tensión en las puntas de estas escamas, lo que provoca un agrietamiento prematuro. El hierro dúctil, por el contrario, contiene nódulos de grafito esferoidales que distribuyen la tensión de manera más uniforme por todo el material, lo que le permite soportar cargas significativamente mayores antes de fallar.
Ductilidad y alargamiento reducidos antes de la falla
La ductilidad se refiere a la capacidad de un material para deformarse bajo tensión sin romperse. Hierro fundido gris normalmente exhibe menos del 1% de alargamiento antes de la fractura, lo que significa que se comporta de manera frágil cuando se somete a fuerzas de flexión, torsión o estiramiento. El hierro dúctil, fiel a su nombre, puede alcanzar valores de alargamiento entre 10% y 18% dependiendo del grado, permitiendo que los componentes se flexionen ligeramente bajo tensión en lugar de romperse repentinamente.
Esta diferencia es muy importante para piezas que experimentan vibración, expansión térmica o desalineación menor durante la operación. Una pieza fundida de hierro gris utilizada en un entorno rígido y de baja tensión puede funcionar adecuadamente, pero la misma pieza expuesta a cargas dinámicas tiene muchas más probabilidades de fallar sin previo aviso en comparación con un equivalente de hierro dúctil.

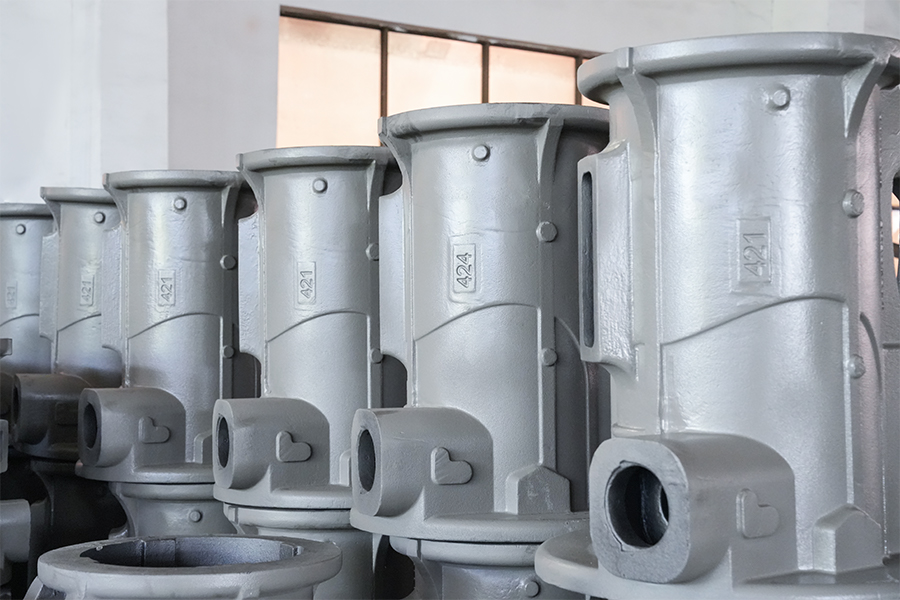

Hierro fundido gris
Propiedades mecánicas comparativas
| Propiedad | Hierro fundido gris | Hierro dúctil |
|---|---|---|
| Resistencia a la tracción | 30 000 a 40 000 psi | 60 000 a 100 000 psi |
| Elongación | Menos del 1% | 10%–18% |
| Resistencia al impacto | Bajo | Moderado a alto |
| Estructura de grafito | escama | Nódulos esferoidales |
Bajo rendimiento bajo impacto y carga de choque
La naturaleza frágil del hierro fundido gris lo hace particularmente vulnerable a impactos repentinos o cargas de choque. Las escamas de grafito actúan como elevadores de tensión internos y, cuando se aplica una fuerza brusca, las grietas pueden propagarse rápidamente a través del material sin previo aviso. Esta es la razón por la que generalmente se evita la fundición de hierro gris en aplicaciones como componentes de suspensión de automóviles, equipos de minería o bastidores de maquinaria pesada que experimentan sacudidas repetidas.
La estructura de grafito nodular del hierro dúctil interrumpe la propagación de grietas de manera mucho más efectiva: una grieta debe navegar alrededor de cada nódulo, absorbiendo energía y desacelerando la falla.
Los ingenieros a menudo especifican el hierro dúctil sobre las piezas fundidas de hierro gris específicamente por esta razón cuando la resistencia al impacto es una prioridad de diseño.
Aplicaciones comunes sensibles a impactos donde se prefiere el hierro dúctil
- Suspensión del vehículo y nudillos de dirección.
- Cajas de engranajes de turbinas eólicas
- Soportes para equipos de construcción pesados
- Accesorios de tubería de presión sujetos a golpe de ariete
- Componentes de maquinaria agrícola expuestos a rocas y escombros.
Advertencia
La especificación de hierro fundido gris en ensamblajes cargados por impacto sin un margen de diseño adecuado aumenta significativamente el riesgo de fractura repentina e inesperada.
Menor resistencia a la fatiga en condiciones de carga cíclica
La resistencia a la fatiga describe qué tan bien un material resiste ciclos de tensión repetidos a lo largo del tiempo sin desarrollar grietas. El hierro fundido gris generalmente tiene un límite de fatiga de aproximadamente 35% a 50% de su resistencia a la tracción , y debido a que su resistencia a la tracción básica ya es baja, su resistencia a la fatiga absoluta es correspondientemente débil. Los componentes fabricados a partir de piezas fundidas de hierro gris que experimentan vibraciones, rotación o fluctuaciones de presión continuas son propensos a desarrollar microfisuras que eventualmente conducen a fallas por fatiga.
El hierro dúctil normalmente alcanza un límite de fatiga más cercano a 40% a 60% gracias a su mayor resistencia a la tracción, lo que se traduce en una resistencia a la fatiga absoluta mucho mayor. Esto hace que el hierro dúctil sea el material preferido para cigüeñales, engranajes y piezas de maquinaria giratoria donde se esperan millones de ciclos de carga durante la vida útil del componente.
Soldabilidad más débil y desafíos de reparación
Soldar hierro fundido gris es muy difícil debido a su alto contenido de carbono y su matriz frágil. El calentamiento y enfriamiento rápido durante la soldadura a menudo introduce nuevos puntos de tensión, lo que provoca la formación de grietas cerca de la zona de soldadura. Generalmente se requiere precalentamiento especializado, enfriamiento lento y varillas de relleno a base de níquel para lograr una soldadura aceptable, lo que agrega tiempo y costo al trabajo de reparación o fabricación.
Información
El hierro dúctil generalmente responde mejor a los procedimientos de soldadura estándar debido a su estructura nodular más tolerante, que puede acortar significativamente los plazos de reparación en el campo.
Mayor riesgo de falla repentina y catastrófica
Debido a que el hierro fundido gris carece de la ductilidad necesaria para deformarse visiblemente antes de romperse, las fallas a menudo ocurren sin señales de advertencia tempranas, como flexión, abultamiento o deformación notable. Este comportamiento de "fractura frágil" es una preocupación seria en aplicaciones críticas para la seguridad, donde los operadores dependen de signos visibles de tensión para programar el mantenimiento o el reemplazo antes de que una pieza falle por completo.
Peligro
La fractura frágil en el hierro fundido gris proporciona poca o ninguna deformación visible antes de fallar, lo que lo hace inadecuado para componentes críticos para la seguridad, que soportan presión o para la ruta de carga.
La deformación plástica del hierro dúctil antes de la fractura proporciona un sistema incorporado de alerta temprana. Una pieza de hierro dúctil sometida a una tensión excesiva normalmente se doblará o distorsionará notablemente antes de romperse, lo que dará a los equipos de mantenimiento la oportunidad de intervenir. Esta diferencia de comportamiento es una de las principales razones por las que industrias como las de infraestructura hídrica, componentes de seguridad para automóviles y fabricación de recipientes a presión prefieren el hierro dúctil a la fundición gris para piezas críticas.
Donde el hierro fundido gris todavía tiene una ventaja
A pesar de estas desventajas, la fundición gris no carece de ventajas. Su excelente capacidad de amortiguación de vibraciones lo convierte en una excelente opción para bloques de motores, bases de máquinas herramienta y otras aplicaciones donde absorber las vibraciones es más importante que resistir la tensión o el impacto. El hierro fundido gris también es generalmente menos costoso de producir y más fácil de mecanizar que el hierro dúctil, ya que las hojuelas de grafito actúan como lubricante natural durante las operaciones de corte, lo que reduce el desgaste de la herramienta.
Para los compradores que evalúan las piezas fundidas de hierro gris frente a las alternativas de hierro dúctil, la decisión a menudo se reduce a una simple compensación: elegir hierro fundido gris para aplicaciones sensibles a los costos, cargadas por compresión y amortiguadoras de vibraciones, y elegir hierro dúctil cuando la resistencia a la tracción, la resistencia al impacto o el rendimiento ante la fatiga bajo tensión cíclica es una prioridad.
Lista de verificación de decisión rápida
- ¿La pieza experimenta tensiones o cargas de flexión? Elija hierro dúctil.
- ¿Es la amortiguación de vibraciones el requisito principal? Puede ser suficiente con hierro fundido gris.
- ¿El componente enfrentará golpes o impactos repetidos? El hierro dúctil es más seguro.
- ¿Es el presupuesto la restricción dominante con una demanda mecánica baja? La fundición de hierro gris ofrece ahorros de costes.
- ¿La aplicación involucra tuberías que soportan presión o piezas críticas para la seguridad? El hierro dúctil es el estándar de la industria.
Éxito
Hacer coincidir la elección del material con el tipo de carga (tensión versus compresión, estática versus cíclica) es la forma más efectiva de prevenir fallas prematuras de las piezas.
Consideraciones finales para la selección de materiales
Seleccionar entre fundición gris y fundición dúctil requiere en última instancia una comprensión clara de las demandas mecánicas que afrontará un componente a lo largo de su vida útil. Si bien la fundición de hierro gris sigue siendo una opción práctica y económica para muchas aplicaciones de baja tensión o sensibles a las vibraciones, sus desventajas en cuanto a resistencia a la tracción, ductilidad, resistencia al impacto y rendimiento ante la fatiga la hacen inadecuada para piezas que deben soportar cargas dinámicas o críticas para la seguridad. Los compradores que priorizan la confiabilidad a largo plazo y el comportamiento de falla predecible generalmente encontrarán que el hierro dúctil ofrece un rendimiento más sólido, incluso con un costo inicial de material más alto, lo que lo convierte en la opción más resistente para entornos industriales exigentes.
